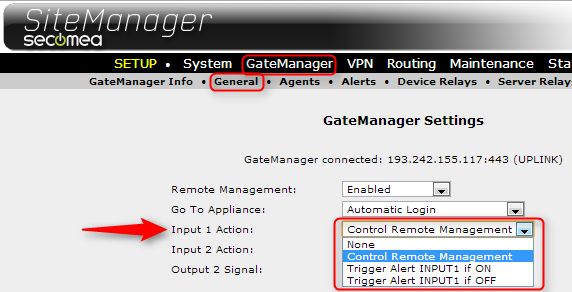

In diesem Artikel finden Sie Informationen zur Bedienung der E/A-Ports des SiteManagers.
Dieses Dokument ist eine Ergänzung zu den Merkblättern "SiteManager Erstkontakt" und den SiteManager Produktdatenblättern.
Über GND, 0V GND, und Abschirmung
Am SiteManager sollte die Spannung zwischen GND und +V angelegt werden, wie dargestellt.
Modelle 11xx/15xx/33xx/35xx
12-24V
Modelle: 10xx/14xx/32xx/34xx
12-48V
Bei einigen industriellen Geräten muss die Stromversorgung zwischen Klemmen erfolgen, die mit -V oder 0V und +V gekennzeichnet sind, wobei -V/0V, GND und Shield unterschiedliche Potentiale haben können. Die Spezifikationen für einen USB-Anschluss besagen, dass GND und Shield das gleiche Potential haben sollten, und da der SiteManager über einen USB-Anschluss verfügt, sind GND und Shield konstruktionsbedingt intern kurzgeschlossen.
Es ist auch beabsichtigt, dass es keine separaten -V/0V-Pins am SiteManager gibt, da das Vorhandensein des USB-Anschlusses es extrem schwierig machen würde, die Leistungsregelungsschaltungen im SiteManager zu schützen, wenn Sie versehentlich eine Spannung zwischen -V/0V und GND anlegen würden.
Dies wäre in der Regel auch dann kein Problem, wenn GND und Shield getrennt verdrahtet sind.
